Emissioni radiate - EN55011/55022

Questa normativa definisce i limiti delle caratteristiche di radiodisturbo generati dagli apparati nello spazio circostante. La finalità della prova è di verificare che le misure di emissioni a livello di involucro del dispositivo in prova nel campo di frequenza 30-1000MHz siano contenute entro livelli inferiori a quelli consentiti. Essa può essere realizzata con uno dei due sistemi così composti:

Sistema n°1

Antenna DENEB DAN05C, Analizzatore di spettro digitale Hameg 5014, collegamento seriale al PC e software DENEB DNB5014 Spectrum Analyzer sviluppato in MS-Windows^®.

Sistema n°2

Antenna Deneb DAN05C, qualsiasi analizzatore di spettro analogico con uscite X-Y, collegamento al PC tramite sistema di acquisizione DENEB e software Spectrum.exe sviluppato in MS-Dos^®.

Sistema n°1: Digital Spectrum Analyser System

Il sistema di misura DENEB è un valido strumento per misure EMC, implementabile direttamente nel proprio laboratorio, convivendo con il rumore irradiato delle altre apparecchiature vicine. In questo modo è possibile lavorare sul proprio hardware per tutta la fase di progettazione e messa a punto.

Sul piano funzionale l’antenna Deneb DAN05C si colloca tra lo SNIFFER (campo vicino) e l’antenna FULL-Compliance (campo lontano). Con lo SNIFFER, infatti, si ha il vantaggio di vedere tutti i segnali irradiati dall’E.U.T., ma non si riesce a sapere cosa resta di questi in campo lontano. D’altra parte per effettuare una misura di Full-Compliace è indispensabile una costosa camera semianecoica o sito aperto.

Con l’antenna Deneb, il sistema riesce a fare una ottima misura di "PRE-Compliance" molto vicina ad una misura di "FULL-Compliance" perchè l’errore della misura è 4÷6 dBm senza il bisogno di costose camere anecoiche (o semianecoiche).

Il principio di funzionamento di tale sistema è molto semplice:

• l'Analizzatore di spettro misura lo spettro di frequenza del segnale analogico posto al suo ingresso;

• sul pannello posteriore dello stesso strumento sono presenti due segnali d'uscita di cui uno è coerente con lo spettro in frequenza misurato e l'altro è un segnale a dente di sega.

• questi due segnali vengono portati, tramite un collegamento esterno, agli ingressi della Scheda di aquisizione dati DENEB su PC.

• il software applicativo "SPECTRUM.EXE" provvede ad elaborare i dati campionati dalla scheda di acquisizione, ricostruendo sul video del calcolatore lo spettro di frequenza del segnale d'ingresso all'analizzatore analogico.

L'intero sistema lavora in tempo reale, ovvero l'analizzatore analogico esegue una scansione dello spettro di frequenze in un tempo minimo di 23mS, la scheda acquisisce un campione ogni 1µS ed infine, terminata la fase di campionamento di un'intera scansione, il software elabora e visualizza i campioni sul video, dopodichè ricomincia l'intera procedura.

Il tempo di refresh dello spettro di frequenze sullo schermo del PC è inversamente proporzionale alla capacità di calcolo dello stesso. Prove di laboratorio hanno confermato che con un PC486 a 33MHz il segnale viene rinfrescato circa 2 o 3 volte ogni secondo, mentre con un PENTIUM® a 75MHz si arrivano a velocità di circa 5 o 6 volte al secondo. Pertanto, anche su computers "lenti", il software risulta particolarmente efficiente.

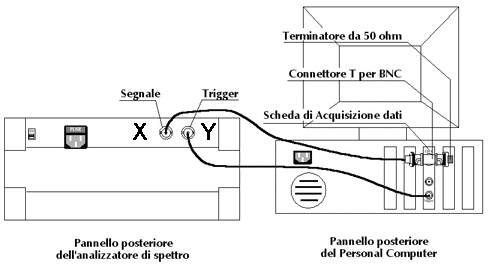

La seguente illustrazione mostra come collegare qualsiasi analizzatore di spettro analogico con uscite X,Y alla scheda di acquisizione dati DENEB:

A differenza di altri tipi di software, il programma SPECTRUM permette di effettuare le misure con una distanza tra antenna e EUT di 0,5mt (utile per misure in laboratorio in fase di progettazione) ed 1mt (ideale per misure definitive in un piccolo sito aperto). Il software calcola lo spettro come se la misura avvenisse a distanze di 10÷30mt previsti dalle principali normative. Inoltre viene considerato anche il fattore K dell’antenna utilizzata e l’utente ha la facoltà di visualizzare sul display la maschera della normativa.
Le misure in ampiezza e frequenza possono essere effettuate semplicemente spostandosi sulla traccia con il cursore del mouse.

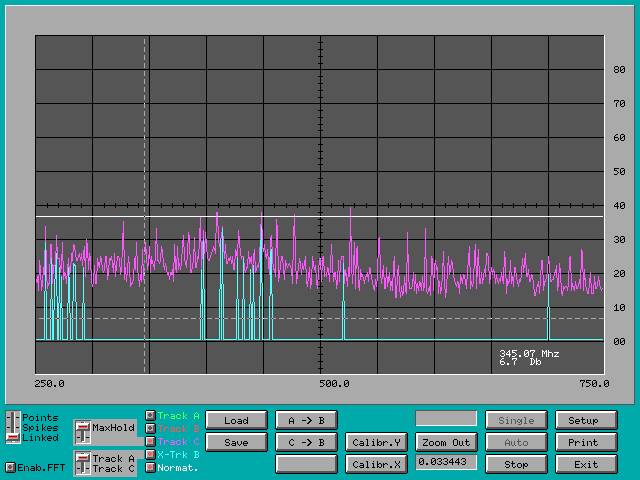

Possono essere visualizzate sul display 5 tracce contemporaneamente:

• Track A: segnale campionato in real-time;

• Track B: segnale memorizzato precedentemente;

• Track C: MaxHold della traccia A;

• x-Track B: comparazione tra traccia A o C e traccia B (azzeramento del rumore di fondo);

• Normativa di riferimento.

Tutte le tracce possono essere memorizzate su disco, esportate in un formato bitmap e stampate insieme ad un riepilogo riassuntivo della misura, realizzando così la certificazione CE da allegare all’EUT.
