Rete stabilizzatrice d'impedenza di linea

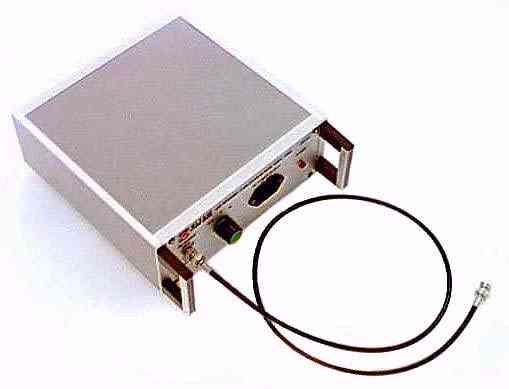

La rete stabilizzatrice d'impedenza LISN 5A permette ai singoli costruttori di provare i propri prodotti in modo che non generino segnali di interferenza oltre i limiti stabiliti sui conduttori neutro o fase della linea di potenza. Per rispettare i requisiti CISPR 16, banda B, vengono eseguite prove di conduttanza con la LISN nel campo di frequenza 150kHz-30MHz. L'uscita in corrente alternata sul pannello frontale Ŕ normalizzata a 5A, ed alimenta il dispositivo da provare. Il selettore Ŕ utilizzato per rivelare l'emissione condotta presente sulle linee di fase o neutro. La posizione "off" Ŕ prevista per controllare il livello di rumore minimo del sistema di misura e per controllare qualsiasi segnale spurio locale. Un'attenuatore da 20dB (10 a 1) Ŕ incorporato nell'uscita IRF della LISN per proteggere il sistema di misura nel caso che l'utente, inavvertitamente, lo esponga a transitori di chiusura/apertura dell'alimentazione.

Caratteristiche principali

  • Da usare con opportuno Analizzatore di Spettro o ricevitore di misura per prove di emissione condotta.
  • Per misurare sui conduttori di fase o neutro nel campo di frequenza 150kHz-30MHz.
  • Posizione "off" per controllare il livello di rumore minimo del sistema di misura o la presenza di segnali di interferenza spurii.
  • Prestazione continua a 5A/16A/25A (in funzione del modello)
  • Protezione contro transitori di chiusura/apertura
  • La rete filtro soddisfa le specifiche CISPR16 per la banda B
  • UnitÓ compatta e leggera per comodo uso da banco

Specifiche tecniche

  • Gamma di frequenza: da 150kHz a 30MHz;
  • Misure di linea: spento, fase, neutro selezionabili;
  • Rete filtro: progettata per soddisfare la specificha CISPR16 per la banda B (da 150kHz a 30MHz)
  • Uscita RF: connettore BNC, 50ohm; attenuatore interno da 20dB per la protezione della strumentazione di misura esterna;
  • Ambiente Temperatura di funzionamento: 0¸55░C
  • Temperatura di immagazzinamento: -40¸70░C
  • UmiditÓ relativa: 95% sino a 40░ non condensante
  • Vibrazione: valore 2g da 5 a 150Hz sinusoidali per 15 minuti in ciascuno dei 3 piani ortogonali
  • Urto: dieci cadute da 25 mm di altezza su ciascuna delle 6 facce
  • Sicurezza: progettato conformemente ai requisiti della pubblicazione 348 IEC, con l'eccezione di alta corrente di dispersione a terra.
